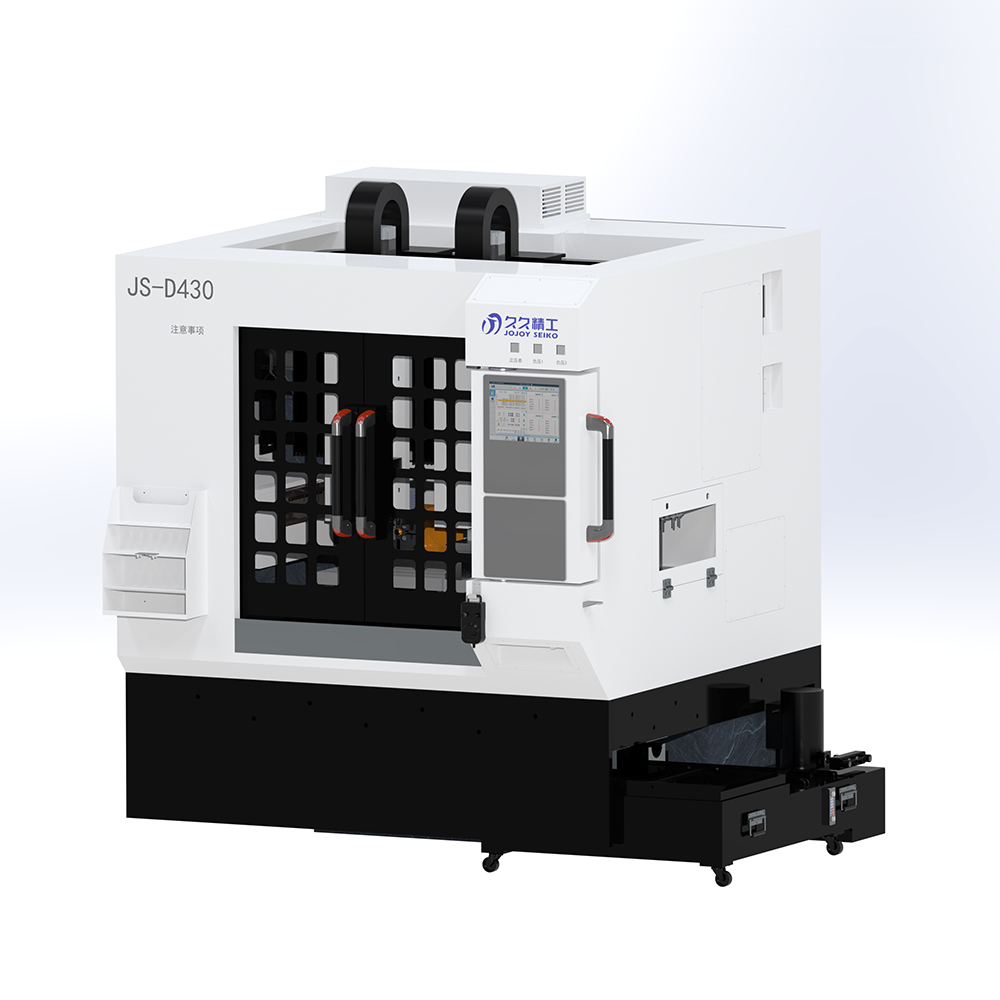

JS-D430-V2.1 智能雙通道精雕機
- 雙軸、三軸機型可選；
可加工復合板材板材改版，刀庫最高可達24把刀；
高效節能亦可配第四軸加工鋁塑中框小五金，通用型更強。
- 設備特點：
1、機床主體結構：整機（底座和床身）采用優級大理石，不受溫度影響，床身穩定，永久不變形，加工精度高，高速運行穩定性好；
2、機床采用獨立雙通道控制，雙X 雙Y 雙Z結構,可以同時加工二件產品；且，可根據客戶需要配置四軸、五軸以及探頭等功能部件，實現產品一次裝夾、多面加工；配置探頭后，可根據產品來料精度情況實現X、Y、Z三向獨立補償，以確保產品高加工品質。
2、主要配件：進口精密直線導軌，絲桿，高精度軸承；
3、控制軟件：采用模擬量控制方式，控制系統與驅動器閉環，實現高速、精準控制。兼容MasterCAM, ArtCAM, Pro-E, UG, AutoCAD等設計軟件，三種權限模式（操作員模式、廠商模式、開發商模式），可以保護機床各個等級參數，避免操作員誤修改機床關鍵參數；
4、全新設計的自動潤滑系統, 持久保持潤滑運動部件。保證機臺清潔不漏油；
5、防塵系統：機床上的絲桿、導軌等關鍵精度部件均有防水防塵配件，二級防水防塵防護；
6、冷卻循環系統：三級過濾兩級沉淀過濾系統，有效的改善切削液的冷卻效果；
7、 整機高全罩設計，有效減少加工時飛濺切削液；
8、 全新水防護設計, 更有效的保護導軌、絲桿、軸承、電機、等核心部件；
9、 配備高轉速高精密主軸和先進的主軸冷卻恒溫系統 ；
10、 配備旋轉刀庫。ISO10主軸可配置12把刀, 伺服換刀方式，實現快速換刀；同時，采用多級防護，有效阻止加工時切削液及粉末進入。
11、選配四軸轉臺，實現一次性加工成型4/5面產品。
| 序號 |
項目 |
性能指標 |
參數 |
備注 |
| 01 |
機床尺寸與選型 |
機床外型 |
防水防塵全罩式 |
|
| 02 |
|
工作臺尺寸 |
450*450 |
|
| 03 |
|
X.Y.Z行程 |
380*520*150 |
|
| 04 |
|
臺面結構 |
鋁材T型槽 |
選配吸附臺 |
| 05 |
|
機器床身石材 |
花崗巖大理石 |
|
| 06 |
|
機器毛重 |
2.1T |
|
| 07 |
機床精度 |
加工精度 |
±0.015 |
|
| 08 |
|
定位精度 |
0.008 |
|
| 09 |
|
重復定位精度 |
0.004 |
|
| 10 |
|
主軸間距 |
350 |
|
| 11 |
傳動結構 |
X、Y、Z傳動結構 |
絲桿傳動 |
|
| 12 |
|
導軌及絲桿潤滑方式 |
自動油泵供油 |
|
| 13 |
機床功率 |
機器最大功率 |
7KW |
|
| 14 |
|
最大空行速度 |
15000mm/min |
|
| 15 |
|
最大工作速度 |
9000mm/min |
|
| 16 |
系統配置 |
控制系統 |
維宏數控系統 |
|
| 17 |
|
驅動系統 |
EtherCAT 總線絕對值 |
|
| 18 |
|
變頻器 |
2.2kw |
|
| 19 |
主軸參數 |
主軸 |
60000r/min 2.5kw |
|
| 20 |
|
主軸冷卻方式 |
水冷 |
|
| 21 |
|
主軸到工作臺高度 |
200 |
|
| 22 |
刀庫參數 |
刀庫類型 |
6*2把刀 直排式伺服換刀 |
|
| 23 |
|
刀柄類型 |
ISO10-T11 |
|
| 24 |
電氣部分 |
電氣控制部分 |
施耐德-歐姆龍-正泰等品牌 |
|
| 25 |
|
電源 |
AC220V，50Hz |
|
| 26 |
|
電柜冷卻方式 |
冷凝器 |
|
| 27 |
|
工作環境 |
溫度：0°～45°C,相對濕度：＜30%-75% |
|
| 28 |
其他 |
加工指令 |
G代碼 |
|
| 29 |
|
加工范圍 |
手機背蓋、2.5D/3D蓋板、攝像頭等 材料 |
|
| 30 |
|
噴水系統 |
萬向噴水 |
|
