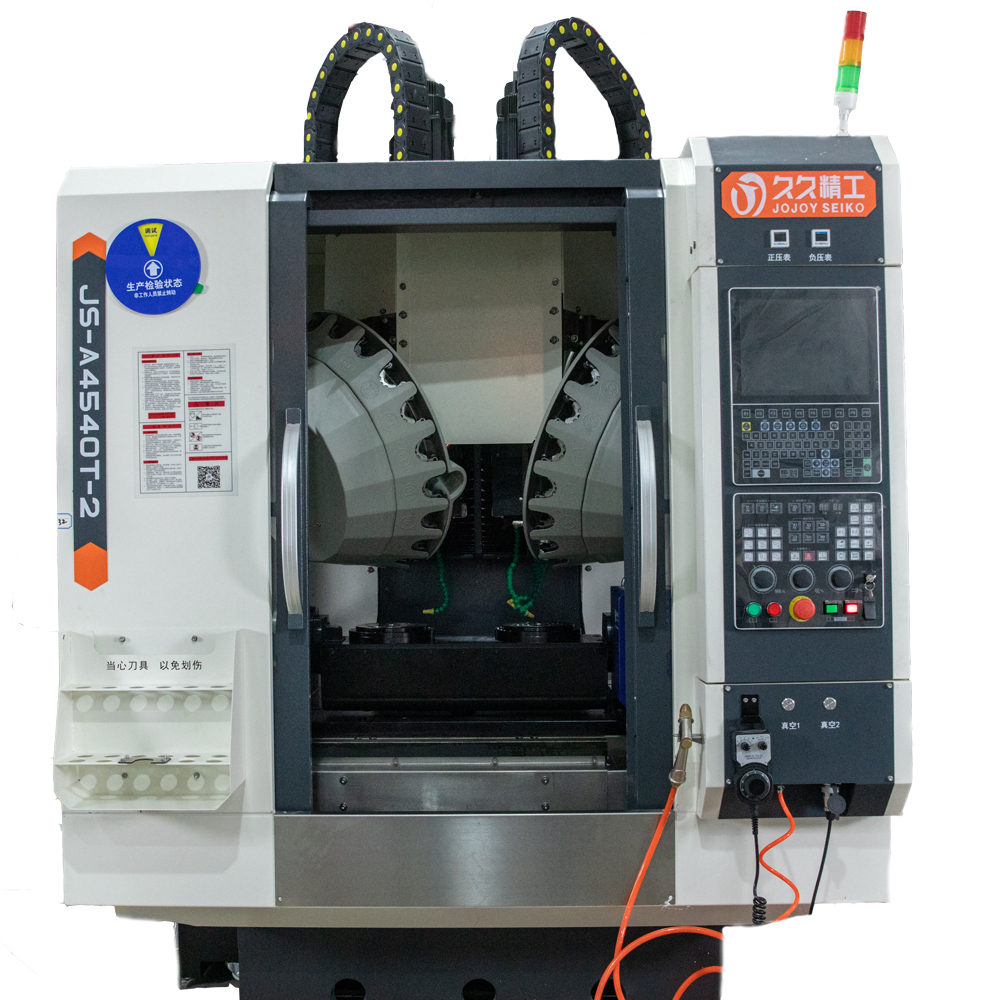

JS-A4540T-2 智能雙頭鉆銑加工中心
- JS-A4540T-2是一臺智能雙頭鉆銑加工中心機床，床身采用高強度HT300灰口鑄鐵，雙主軸雙刀庫，采用機電一體化設計，造型美觀大方，可進行精密切削。工件一次裝夾后機床可以自動連續地完成銑、鉆、鏜、擴、鉸、锪、攻絲等多種工序的加工。

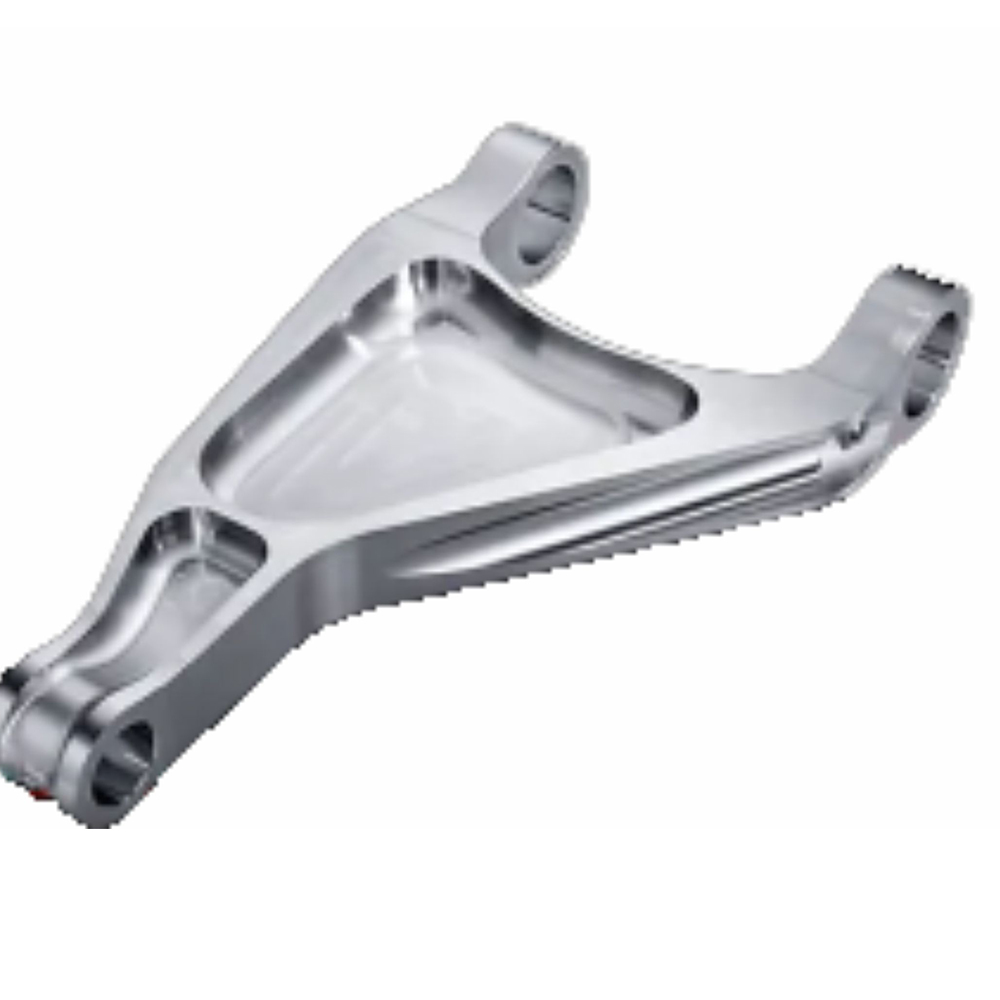

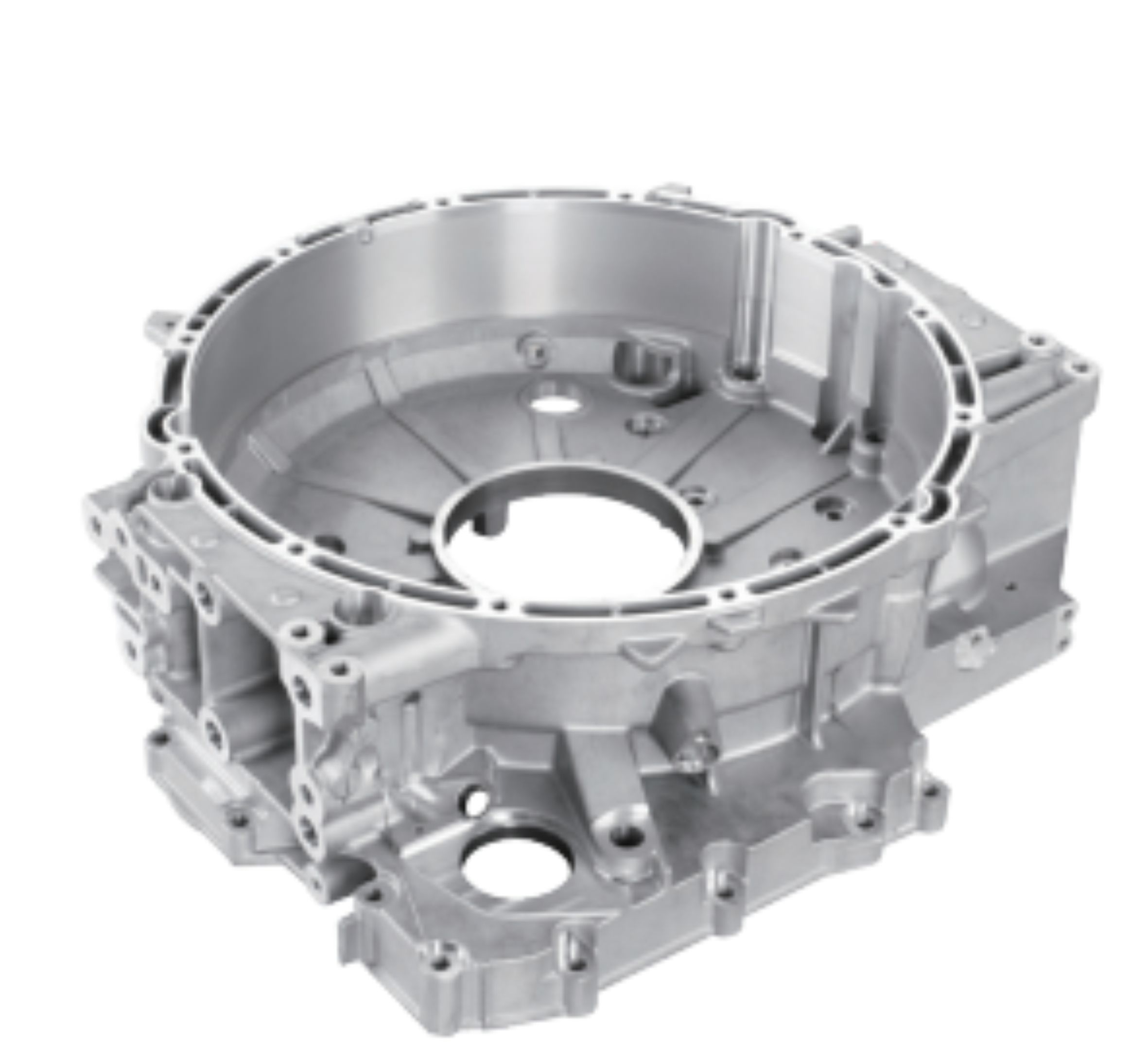

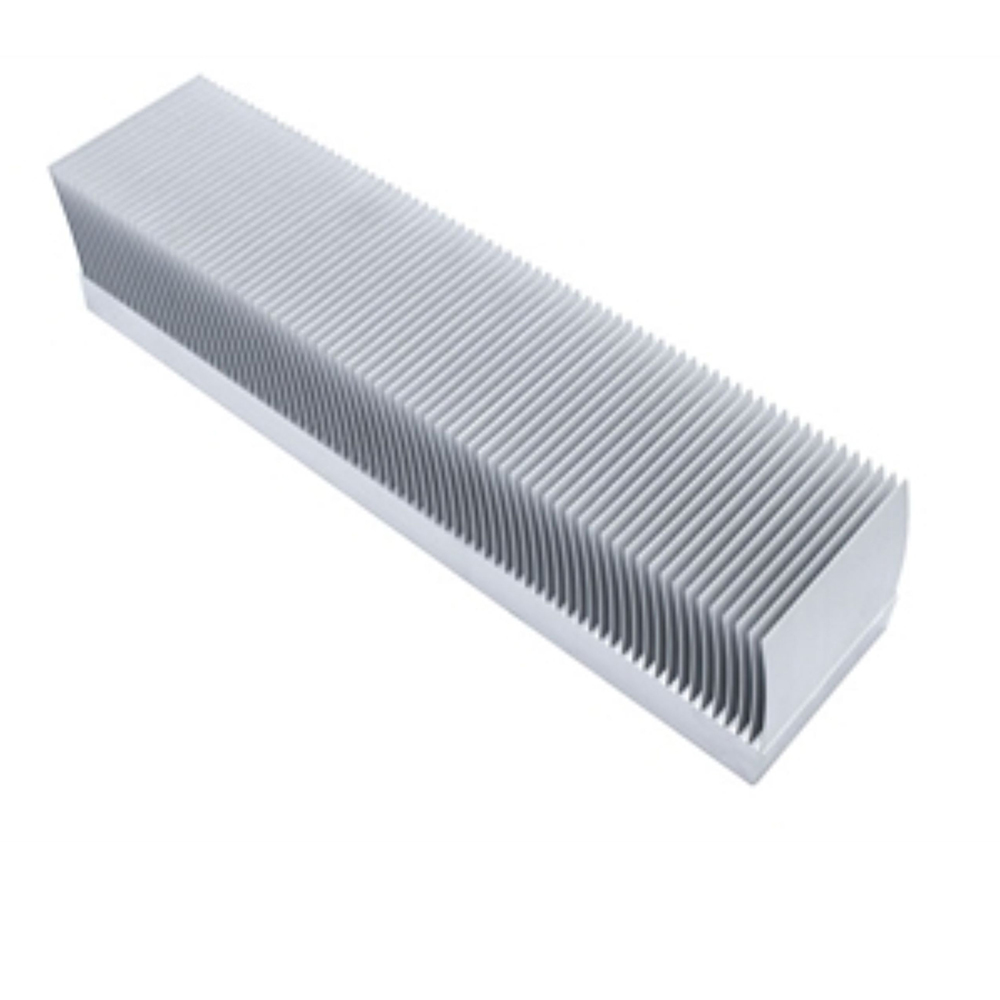

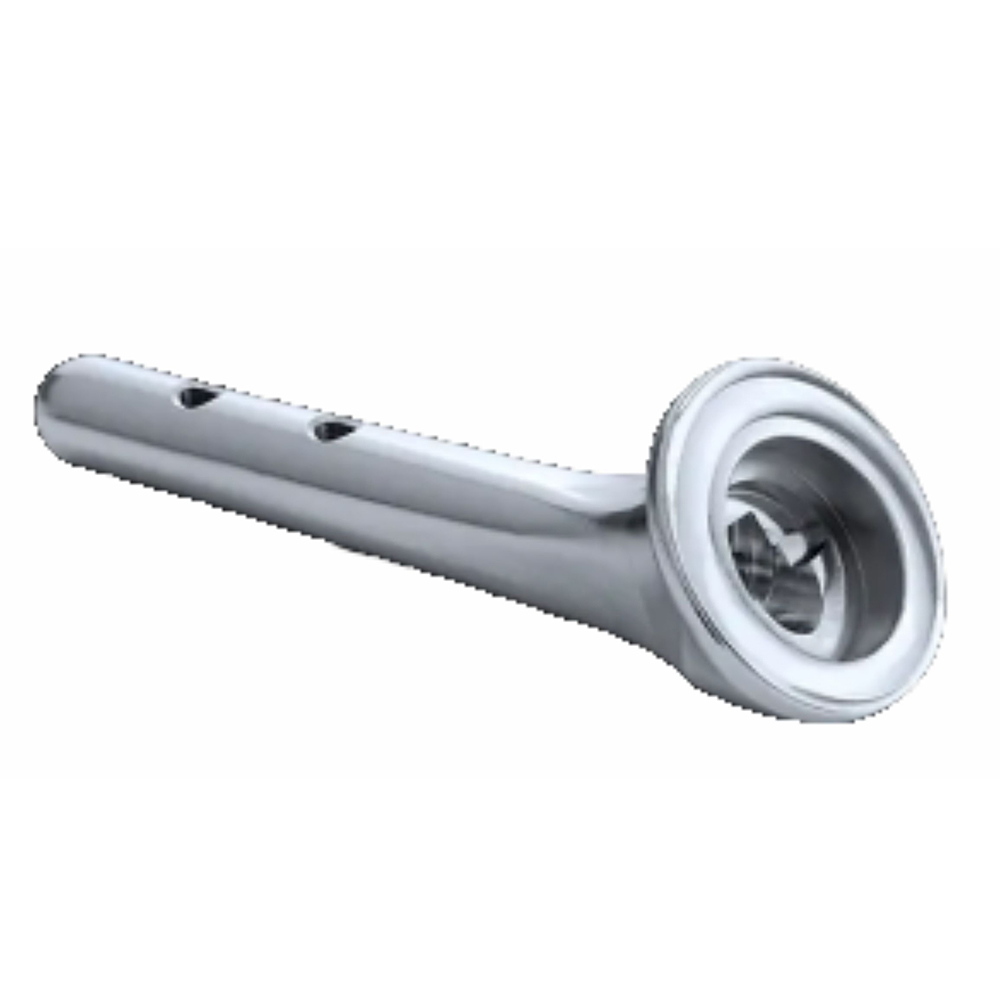

本機適用于中、小型箱體類、板類、盤類、殼體類等零件的多品種加工。
- 設備特點
- 高速換刀系統，快速換刀時間
- 定位精準可靠，確保加工質量
- 移動速度高48m/min，縮短空移時間
- 高速高穩定的加工能力，是批量加工產品的極好選擇
- 雙Z軸聯動配置，兩個頭可同時對產品進行多片同時加工。
- 可選配探頭功能，支持兩個Z軸分別進行深度補償。
- 強力沖屑系統，有效防止機器內切屑堆積，減少人工清理時間。
- 技術規格
| 項目 |
名稱 |
參數 |
| 數控系統 |
數控系統 |
三菱/久久/發那科 |
| 驅動系統 |
交流伺服 |
三菱/匯川/發那科 |
| 運動部件 |
滾珠絲桿 |
THK/力士樂(lè )/上銀/NSK/億孚/銀泰 |
| 直線滾動導軌 |
THK/力士樂(lè )/上銀/INA/銀泰/凱特/CSK |
| 工作臺 |
尺寸 |
750×420mm |
| T型槽（槽數×槽寬×間距） |
5×14×80 |
| 最大承載 |
250KG |
| 加工范圍 |
三軸行程X/Y/Z1/Z2 |
450/400/300/300mm |
| 主軸鼻端至工作臺面距離 |
135~435mm |
| 主軸 |
主軸電機功率 |
8.5KW*2 |
| 主軸錐度/轉速 |
BT30/30000RPM |
| 刀庫 |
刀庫容量 |
21T*2 |
| 刀具最大直徑/長度/重量 |
Æ60mm/200mm/3kg |
| 換刀時間（刀-刀） |
2s |
| 進給速度 |
最大移動速度 |
48m/min |
| 最大加工速度 |
10m/min |
| 機床精度 |
定位精度（X/Y/Z） |
0.008mm |
| 重復定位精度（X/Y/Z） |
0.005mm |
| 機床尺寸 |
長×寬×高 |
1800×2350×2390mm |
| 機床重量 |
整機 |
3000KG |
| 機床動力 |
電源電壓 |
三相 AC380V/50Hz |
| 機床總功率 |
30 KVA |
| 冷卻系統 |
切削液冷卻 |
噴頭設計 |
| 主軸冷卻 |
水冷機 |
| 潤滑系統 |
自動定時、定量集中供油潤滑系統 |
| 選配部件 |
第四軸
第四五軸
自動側頭
油霧收集器 |
| 備注 |
所有配置參數或選配部件最終以合同為準 |
